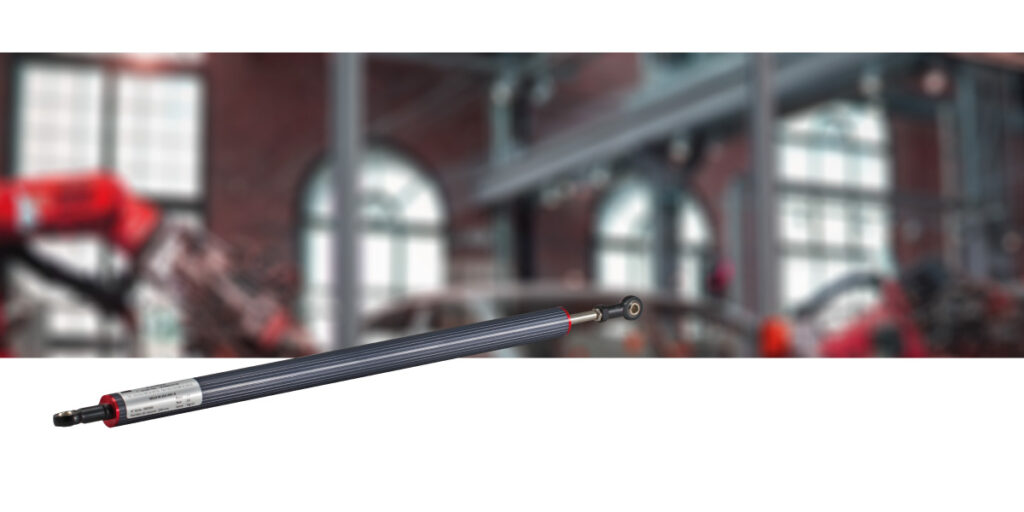

Linearpotentiometer

Unserer Linearpotentiometer wurden konstruiert, um den verschiedensten rauen äußeren Bedingungen standzuhalten. Dank des leitfähigen Kunststoffs haben die Sensoren einer höhere Leistung und guter Stabilität.

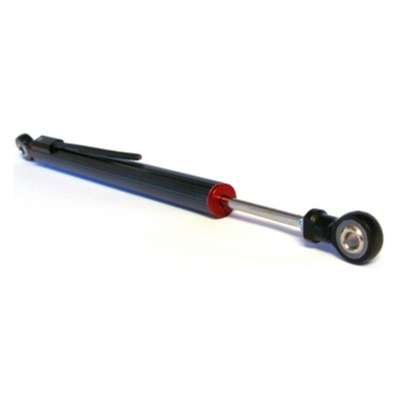

  • MS-13 : Messbereich bis 200 mm

    ms-13

    Technische Daten

    • Messbereich 25mm bis 200mm
    • 13mm Durchmesser Körperseite
    • Gelenkkopf-Lager
    • Robuste Konstruktion
    • Betriebsgeschwindigkeit: 10 M/s max
    • Lebensdauer : >25 millionen Zyklen
    • Linearität : ≤ +/- 0,5 %
    • Kabeltyp: 3-adig Raychem 55A, 26 AWG, FDR 25 Jacke
    • Betriebstemperatur : -40°C bis + 150°C
    • Schutzart : IP54, IP65, IP67

    Optionen

    • Dual-Ausgang (Redundanz)
    • 4-20mA Ausgang (integrierte)
    • "Pop" Gelenke
    • Flanschmontage
    • Spannkörper
    • Federrücklauf (bis 75mm Messbereiche)
    • Messbereich einstellbar
    • Länge einstellbar
    • Kabellängen und Kabeltyp einstellbar
    • Gehäusefarbe einstellbar

    Datenblatt

    pdf MS 13 en (645 KB)





  • MS-15 : Messbereich bis 300 mm

    ms-15

    Technische Daten

    • 15mm quadratische Körperseite
    • Messbereiche 25mm - 250mm
    • Maximale Versorgung: 40Vdc
    • Auflösung: Quasi unendlich
    • Reisegeschwindigkeit : 10 m/s
    • Lebensdauer : > 25 Millionen Zyklen
    • Linearität: ≤ + / - 0,5%
    • Kabeltyp : Raychem Kabel 3-adrig 55A, 24 AWG, FDR 25 Jacket
    • Betriebstemperatur : -40 ° C bis +150 ° C
    • Schutzart : IP54, IP65, IP67
    • Gelenkkopf-Lager
    • Robuste Konstruktion

    Optionen

    • Dual-Ausgang (Redundanz)
    • 4-20mA Ausgang (integrierte)
    • Flanschmontage
    • Extern Federrücklauf (bis 100mm Messbereiche)
    • Intern Federrücklauf (bis 100mm Messbereiche)
    • Messbereich einstellbar
    • Länge einstellbar
    • Kabellängen und Kabeltyp gestaltbar
    • Gehäusefarbe gestaltbar

    Datenblatt

    pdf MS 15 en (608 KB)

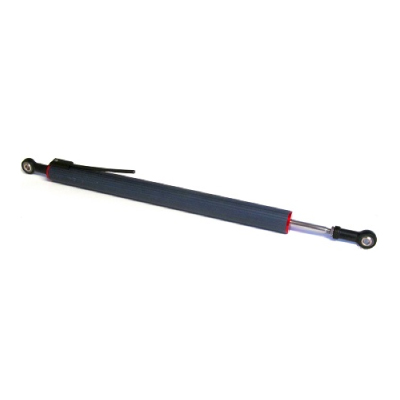

  • MS-19 : Messbereich bis 300 mm

    ms-19

    Technische Daten

    • Messbereich 25mm bis 300mm
    • 19mm Durchmesser housing
    • Gelenkkopf-Lager
    • Robuste Konstruktion
    • Betriebsgeschwindigkeit : 10 m/s max
    • Lebensdauer :  >25 millionen Zyklen
    • Linearität : ≤ +/- 0,5 %
    • Kabeltyp: 3-adig Raychem 55A, 26 AWG, FDR 25 Jacke
    • Betriebstemperatur : -40°C bis + 150°C
    • Schutzart : IP54, IP65, IP67

    Optionen

    • Dual-Ausgang (Redundanz)
    • 4-20mA Ausgang (integrierte)
    • Flanschmontage
    • Extern Federrücklauf (bis 100mm Messbereiche)
    • Intern Federrücklauf (bis 100mm Messbereiche)
    • Messbereich einstellbar
    • Länge einstellbar
    • Kabellängen und Kabeltyp einstellbar
    • Gehäusefarbe einstellbar

    Datenblatt

    pdf MS 19 en (529 KB)

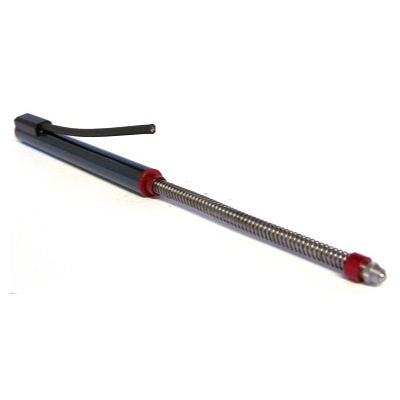

  • MS-94 : Messbereich bis 175 mm

    ms-94

    Technische Daten

    • Messbereich 12.5mm bis 175mm
    • 9.4mm Durchmesser Körperseite
    • Gelenkkopf-Lager / "Pop" Gelenke
    • Robuste Konstruktion
    • Betriebsgeschwindigkeit : 10 m/s max
    • Lebensdauer :  >25 millionen Zyklen
    • Linearität : ≤ +/- 0,5 %
    • Kabeltyp : 3-adig Raychem 55A, 26 AWG, FDR 25 Jacke
    • Betriebstemperatur : -40°C bis + 150°C
    • Schutzart : IP54, IP65, IP67

    Optionen

    • Flanschmontage
    • Spannkörper
    • Federrücklauf (bis 75mm Messbereiche)
    • Messbereich einstellbar
    • Länge einstellbar
    • Kabellängen und Kabeltyp einstellbar
    • Gehäusefarbe einstellbar

    Datenblatt

    pdf MS 94 en (633 KB)
